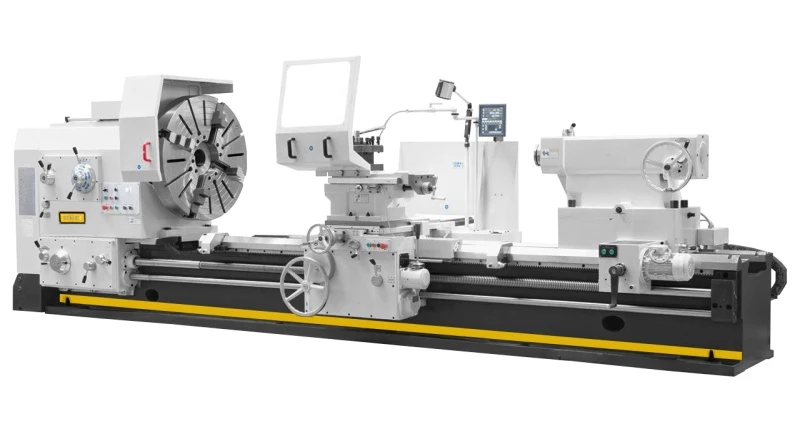

Токарно-винторезный станок Stalex D1250/1500
Официальный дилер
119512
Под заказ
Наличие уточняйте
8 407 900 Руб
Цена с учетом НДС 22%
Оплата
Подробнее
Гарантия и возврат
Подробнее
Гарантия
12 месяцев
Общие характеристики:
Производитель:
STALEX
Страна-производитель:
Россия
Max диаметр обработки:
1500 мм
Межцентровое расстояние:
1500 мм
Max частота вращения шпинделя:
315 об/мин
Диаметр отверстия шпинделя:
130 мм
Мощность:
22000 Вт
Напряжение:
380 В
Описание:
Токарно-винторезный станок Stalex D1250/1500
Особенности:
- Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения;
- Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;
- Направляющие большого размера подвергаются индукционной закалке и шлифованию;
- Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;
- Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи;
- Для обработки самых разных деталей станок имеет диапазон частот вращения от 3,15 до 315 об/мин при 33 скоростях;
- Плавный пуск главного шпинделя с помощью механической многодисковой муфты;
- Изготовлен по стандартам СЕ.
Комплект поставки:
- 4-х кулачковая планшайба Ø1000 мм;
- 4-х позиционный резцедержатель с фиксатором;
- Неподвижный люнет Ø50-590 мм;
- УЦИ по 3-м осям;
- Защитный экран патрона с концевым выключателем;
- Концевой упор продольного перемещения;
- Электрокомпоненты Schneider electric;
- Регулируемые опоры станины;
- Моторизованная задняя бабка;
- Система подвода СОЖ;
- LED лампа местного освещения;
- Инструкция по эксплуатации;
- Инструмент для обслуживания.
Технические характеристики
Диаметр обточки над станиной
Ø1250 мм
Ø обточки над поперечным суппортом
Ø900 мм
Ø обточки над съёмным мостиком gap
Ø1500 мм
Длина съемного мостика gap
610 мм
Расстояние между центрами
1500 мм
Ширина станины
755 мм
Максимальная масса детали (обрабатываемой в центрах)
6 000 кг
Максимальная масса детали (обрабатываемой в планшайбе)
1 500 кг
Частота вращения шпинделя (21 вперед/12 реверс)
3.15 -315/4-315 об/мин
Конус шпинделя
ISO A2-15
Планшайба 4-х кулачковая
Ø1000 мм
Проходное отверстие шпинделя
Ø130 мм
Ход по оси X
630 мм
Ход по оси Z
1300 мм
Ход по оси z-1
300 мм
Продольная подача ось X
0.064-12 мм/об
Поперечная подача ось Z
0.032-6 мм/об
Подача верхних салазок z-1
0.016-3 мм/об
Метрическая резьба (56)
1-120 мм
Диаметральная резьба (56)
30-1/4 DP
Дюймовая резьба (56)
1/2-60 TPI
Модульная резьба (56)
0.5-60 мм
Максимальный размер инструмента
45х45 мм
Угол поворота резцедержателя
180º
Ускор. перем. продольного суппорта ось Z
3.740 мм/мин
Ускор. перем. поперечного суппорта ось X
1.870 мм/мин
Конус пиноли задней бабки
Metric 80
Ход пиноли задней бабки
300 мм
Диаметр пиноли задней бабки
Ø160 мм
Габаритные размеры станка
4600х1810х1790 мм
Габаритные размеры упаковки
4860х1950х2200 мм
Мощность главного привода
22 кВт
Мощность насоса помпы СОЖ
0.15 кВт
Максимальный крутящий момент на шпинделе
12800 Nm
Максимальное усилие резания (продольное/поперечное)
4500 кг
Объем бака СОЖ
120 л
Объем масла в переднюю бабку и коробку передач
75 л
Объем масла в суппорт
12 л
Мотор ускоренного перемещения
1.5 кВт
Мощность двигателя перемещения задней бабки
1.5 кВт
Масса
10 050 кг
